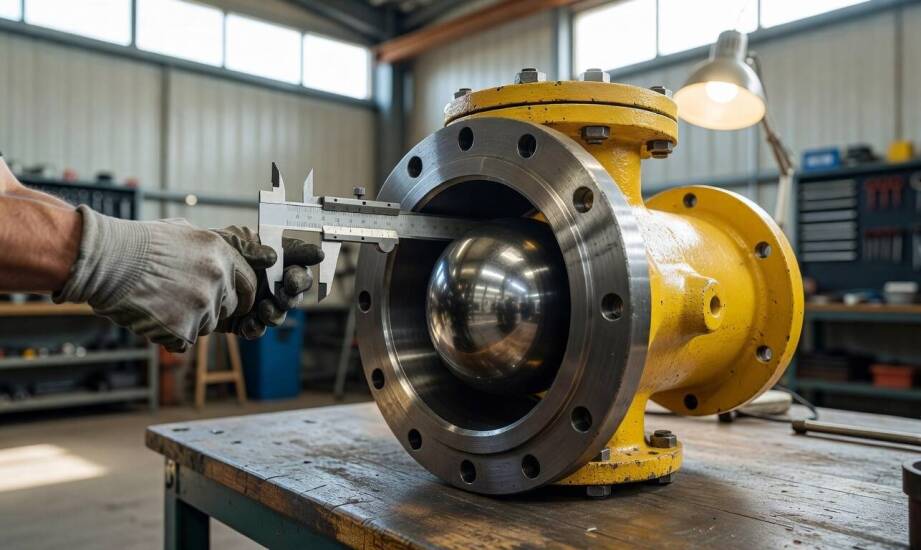

Jak różni się praca zaworu kulowego pływającego i czopowego przy dużych średnicach

Podobny korpus z zewnątrz oraz niemal identyczny ruch ćwierćobrotowy nie gwarantują takiego samego zachowania armatury zaporowej pod dużym obciążeniem. Z perspektywy rurociągu różnice między wersją z kulą luźną a podpartą bywają trudne do zauważenia bez dogłębnej analizy przekroju technicznego układu. Wewnątrz instalacji przemysłowych oba te rozwiązania wykazują jednak zupełnie odmienną charakterystykę pracy pod presją przepływającej substancji. Zasadnicza rozbieżność ujawnia się najmocniej wraz ze stopniowym wzrostem średnicy nominalnej instalacji oraz skokowymi wzrostami parametrów ciśnienia roboczego. Sposób mechanicznego podparcia elementu zamykającego determinuje bezpośrednio sposób działania uszczelnienia, wymaganą siłę potrzebną do wysterowania napędu oraz ostateczną żywotność całego węzła. Zrozumienie tych bazowych różnic fizycznych pozwala uniknąć kosztownych błędów projektowych w wymagających środowiskach, takich jak nowoczesne węzły ciepłownicze, stacje gazowe czy kluczowe magistrale wodociągowe.

Konstrukcja pływająca i granice docisku ciśnieniowego

W armaturze o klasycznej konstrukcji pływającej element zamykający nie posiada żadnego stałego, dolnego punktu mocowania do osi korpusu. Stalowy trzpień obraca kulę z góry, ale jednocześnie pozostawia jej pewien minimalny zakres swobody wzdłuż głównej osi rurociągu. Szczelność w tym konkretnym układzie powstaje poprzez docisk kuli do gniazda uszczelniającego po stronie odpływu pod wpływem silnego naporu ciśnienia medium. Strumień przepływającej cieczy lub sprężonego gazu fizycznie spycha odciętą kulę w dół instalacji, wymuszając jej bardzo ścisły kontakt z elastyczną barierą. Opisane rozwiązanie wykazuje wysoką skuteczność przy relatywnie niskich i średnich parametrach roboczych oraz w niewielkich przekrojach rur przesyłowych.

Brak twardego podparcia staje się jednak poważnym ograniczeniem technologicznym przy rosnącej skali budowanej instalacji. Znaczna powierzchnia wystawiona na ekstremalne ciśnienie generuje potężną siłę wzdłużną wewnątrz rury. Owo naprężenie nie jest równomiernie przenoszone przez korpus, lecz opiera się niemal w całości na jednym pierścieniu uszczelniającym zlokalizowanym za zaworem. Wraz ze wzrostem obciążenia hydraulicznego moment obrotowy niezbędny do skutecznego przesterowania rośnie w sposób lawinowy. Siłownik pneumatyczny lub elektryczny musi bowiem w ułamku sekundy pokonać ogromne tarcie statyczne występujące między wciskaną w gniazdo kulą a materiałem uszczelki. W rurociągach osiągających średnicę nominalną powyżej 150–200 milimetrów prosty układ traci rację bytu z powodu oporów. Przy ciśnieniach odpowiadających normom klasy 600 punktowa siła docisku staje się wręcz destrukcyjna, co zazwyczaj prowadzi do błyskawicznego odkształcenia i degradacji zastosowanych materiałów izolacyjnych.

Wersja czopowa i redukcja oporów przy dużych średnicach

Właściwą odpowiedzią inżynierską na problem nadmiernego tarcia oraz skrajnych oporów mechanicznych jest trwała stabilizacja elementu zamykającego przepływ. W zaawansowanym wariancie kula otrzymuje dodatkowe, solidne oparcie na czopach górnym i dolnym, które pozycjonują ją ściśle w jednej osi pionowej. Umożliwia to całkowicie swobodny ruch obrotowy rączki lub siłownika, ale fizycznie blokuje jakiekolwiek przesunięcia wzdłużne kuli pod naporem roboczym medium. Powstające obciążenie ciśnieniowe ze strony zamkniętego strumienia przenosi się teraz bezpośrednio na wytrzymały stalowy korpus odlewu. Uszczelnienie działa tu w sposób dokładnie odwrotny w stosunku do wariantu z luźnym elementem roboczym. To specjalnie zaprojektowane, sprężynujące gniazda przemieszczają się i dociskają do unieruchomionej kuli pod wpływem naporu cieczy, gwarantując stałą szczelność.

Zupełne rozdzielenie funkcji blokującej od dociskowej przynosi instalatorom wymierne korzyści eksploatacyjne w długim terminie. Solidne podparcie czopowe diametralnie obniża moment obrotowy niezbędny do zmiany pozycji, utrzymując jego wartość na stabilnym i przewidywalnym poziomie niezależnie od chwilowych skoków ciśnienia. Projektowane węzły mogą charakteryzować się dzięki temu znacznie mniejszymi gabarytami zastosowanych napędów. Specyfikacje techniczne realizowane przez hurtownię TRO-INSTAL-BIS dla generalnych wykonawców przemysłowych uwzględniają zawór kulowy o takiej budowie głównie w strategicznych magistralach i punktach dystrybucyjnych najwyższego ryzyka. Drastycznie mniejsze tarcie powierzchniowe oznacza nieporównywalnie dłuższą żywotność gniazd uszczelniających. Taka charakterystyka ma krytyczne znaczenie dla bezpieczeństwa przy instalacjach narzucających konieczność wielokrotnych cykli zamykania w ciągu doby roboczej.

Dogłębna analiza środowiska pracy rurociągu pozostaje ostatecznym i najważniejszym kryterium w procesie doboru właściwego mechanizmu odcinającego. Agresywne chemicznie roztwory oraz silnie zabrudzone zanieczyszczeniami stałymi płyny potęgują proces ścierania wrażliwych gniazd w wariantach z ruchomą kulą. Taka sytuacja z reguły dyskwalifikuje ten prostszy model z trudnych wielkogabarytowych aplikacji przemysłowych. Skomplikowane układy z czopem zdecydowanie lepiej znoszą ciągłą obecność pyłów i wymagają rzadszych interwencji zespołów konserwacyjnych. O pomyślnej konfiguracji armatury nie decyduje zatem sama jej rynkowa nazwa, lecz równanie uwzględniające przekrój rury, ciśnienie nominalne instalacji, fizykochemiczną charakterystykę substancji oraz zakładaną częstotliwość załączeń automatyki. Tylko precyzyjne dopasowanie parametrów odcinających do tych zmiennych trwale zabezpiecza infrastrukturę przed awarią.
